Фиксаторы оснастки для сварочных 3D столов

Скорость, удобство и надежная фиксация.

Описание:

Использование данных фиксаторов позволяет существенно повысить эффективность использования сварочного-сборочного стола за счет кратного увеличения скорости переустановки элементов оснастки без использования резьбовых соединений и дополнительного инструмента.


Мы производим как универсальные фиксаторы с возможностью регулировки так и фиксаторы под определеленную скрепляемую толщину.


Материалы:

• Диаметр стержня 16мм.

• Детали изготовлены из Ст. 45

• Шарики из подшипниковой стали (ШХ-15).

• Класс прочности приводного болта не менее 8.8


Принцип работы:

Элемент оснастки устанавливается в необходимое положение на сборочном столе, отверстия в элементе совмещаются с отверстием сборочного стола, далее насквозь устанавливается фиксатор и происходит его фиксация посредствам поворота фиксирующей гайки на фиксаторе. Фиксация обеспечивается за счет выдавливания шариков из колодцев фиксатора, при котором происходит их расклинивание в срез сборочного стола. При ослаблении гайки шарики утапливаются обратно в колодцы и фиксатор можно извлечь.


Применение:

Данные фиксаторы подходят для столов и оснастки 16 системы, с общей скрепляемой толщиной до 20мм.

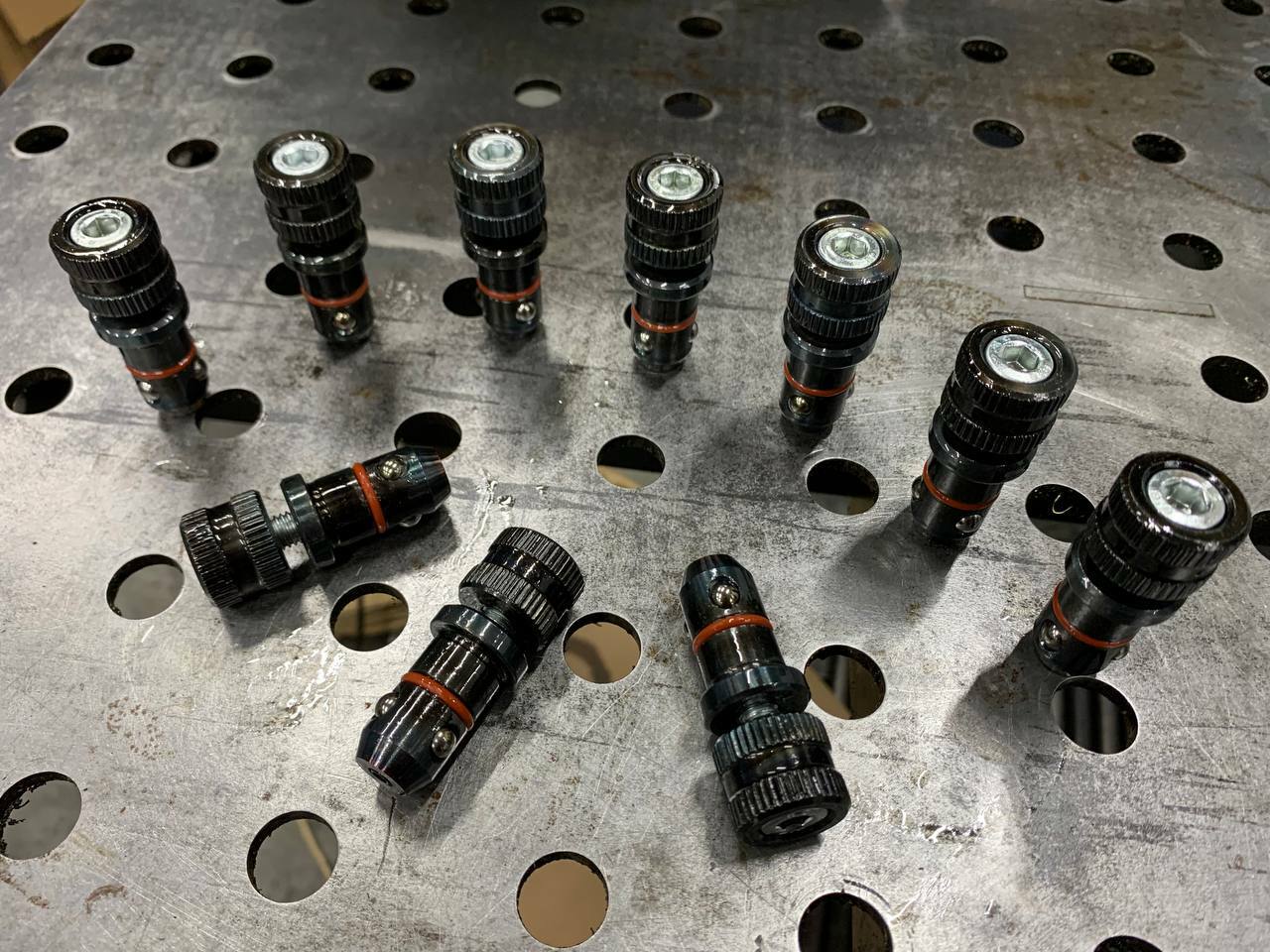

Фиксатор оснастки 16 системы под фиксированную толщину
Фиксатор оснастки 16 системы под фиксированную толщину

Для выбора подходящего фиксатора необходимо использовать сумму толщины стола + толщина элемента оснастки. Пример: толщина стола 8мм, толщина элемента оснастки 8мм, для данного комплекта подойдет фиксатор для скрепляемой толщины 16мм (8+8=16мм).

650

руб.
Купить

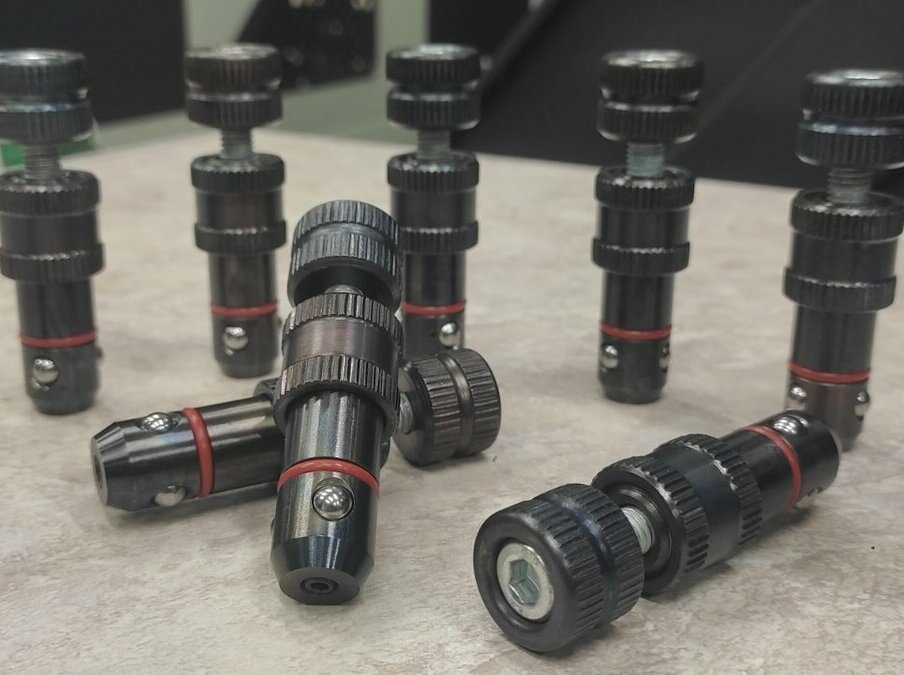

Фиксатор оснастки 16 системы под толщину от 10 до 20мм (с регулировкой)
Фиксатор оснастки 16 системы под толщину от 10 до 20мм (с регулировкой)

Данные фиксаторы подходят для суммарной скрепляемой толщины от 10 до 20мм. Регулировка осущесвтяется резьбовой муфтой на корпусе.

950

руб.
Купить


 Фиксаторы под фиксированную толщину

Обозначение  Скрепляемая толщина Возможность регулировки Цена
GK.FRS.D16-S12 S = 12мм, фиксированная Нет 650 руб/шт.
GK.FRS.D16-S13 S = 13мм, фиксированная Нет 650 руб/шт.
GK.FRS.D16-S14 S = 14мм, фиксированная Нет 650 руб/шт.
GK.FRS.D16-S16 S = 16мм, фиксированная Нет 650 руб/шт.
GK.FRS.D16-S18 S = 18мм, фиксированная Нет 650 руб/шт.
GK.FRS.D16-S20 S = 20мм, фиксированная Нет 650 руб/шт.


 Фиксаторы универсальные, упоры

Обозначение Скрепляемая толщина Возможность регулировки Цена
GK.FRS.D16-UNI S от 10 до 20мм, регулировка Есть 950 руб/шт.
GK.FRS.D16-Т S от 10 до 20мм. Нет 150 руб/шт.
